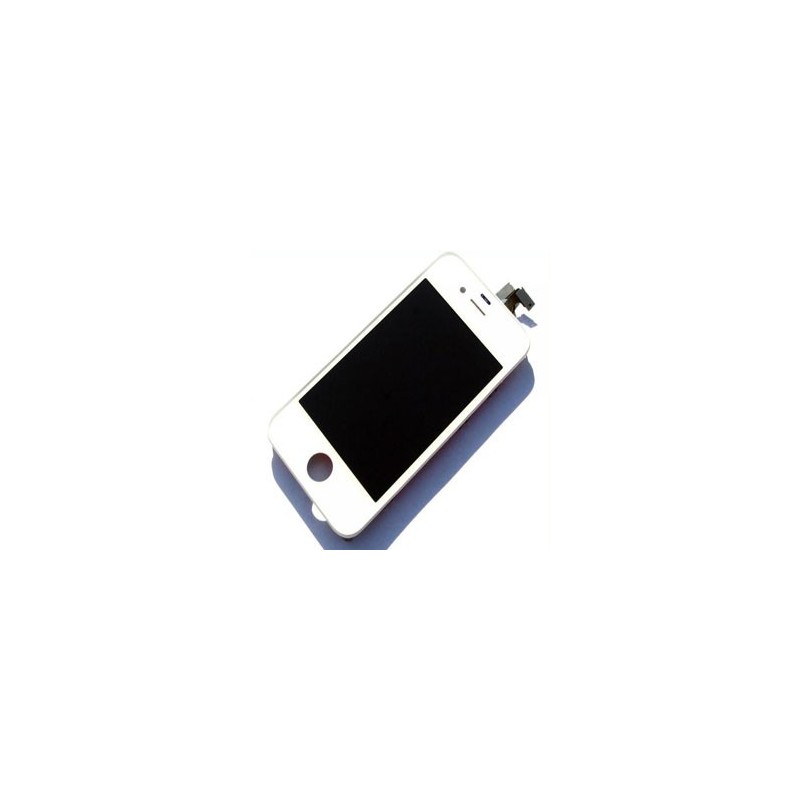

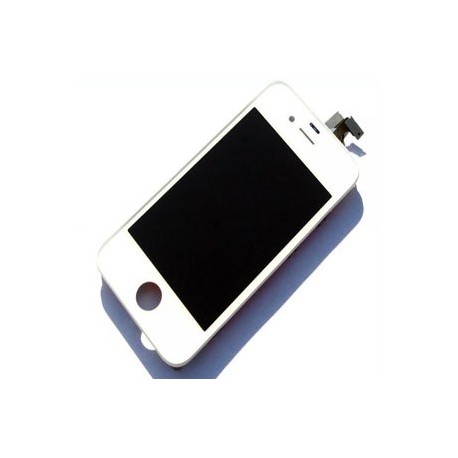

Vitre tactile + écran LCD montés sur chassis pour Iphone 4S blanc
AR0167S-wh
Neuf
Vitre tactile complet blanc + écran LCD montés sur chassis pour Iphone 4S
Qualité identique d'origine, plan de montage ici
1 Article
En stock, Expédition sous 24H !!
Attention : dernières pièces disponibles !
En savoir plus
Description :
Vitre complète avec écran et chassis pour réparation iphone 4S (grille HP non inclue)
Bénéficiez d'une garantie de 6 mois en choisissant de réaliser la pose par PASSGAME.
Mode d'emploi :
Étape 1 - Panneau arrière
Avant de démonter votre iPhone, assurez-vous qu'il est hors tension.
Retirez les deux vis Pentalobe 3,6 mm à côté du connecteur dock.
Lors du remontage, nous vous recommandons de remplacer les vis 5 points avec vis cruciformes équivalentes. Notre Kit de libération fournit les outils et les vis nécessaires pour remplacer les vis Pentalobe avec des vis cruciformes.
Le tournevis 5-Point ne doit être utilisé qu'une seule fois, car il a le potentiel pour enlever les vis.
Étape 3
Tirez sur le panneau arrière de l'arrière de l'iPhone, en faisant attention à ne pas endommager les clips en plastique fixés sur le panneau arrière.
Retirez le panneau arrière de l'iPhone.
Étape 4 - Batterie
Retirer les vis de fixation suivants le connecteur de la batterie à la carte mère:
Une vis Phillips 1.7 mm
Une vis cruciforme 1,5 mm
Étape 5
Utilisation d'un outil d'ouverture en plastique pour tirer le contact par pression par le dessous du connecteur de la batterie.
Lors de la réinstallation du contact de pression, assurez-vous de le nettoyer avec un dégraissant comme Windex ou d'alcool isopropylique. Les huiles sur vos doigts ont le potentiel de créer des interférences sans fil.
Prendre connaissance de la petite pince de masse noir sur la vis supérieure du connecteur de la batterie.
Etape 6
Insérer le bord d'un outil d'ouverture en plastique entre la batterie et l'enveloppe extérieure à proximité du coin inférieur gauche de l'iPhone.
Exécuter l'outil d'ouverture en matière plastique le long du bord droit de la batterie et soulever vers le haut en plusieurs points de séparer complètement de la colle de fixation à l'enveloppe extérieure.
Étape 7
Utilisez la languette en plastique transparent exposé à peler la batterie hors de l'adhésif de fixation à l'iPhone.
Retirez la batterie.
Étape 8 - câble Dock Connector
Retirer les vis de fixation du couvercle suivants du câble connecteur Dock à la carte logique:
Une vis cruciforme 1,5 mm
Une vis Phillips 1.2 mm
Retirez le couvercle du dock câble connecteur métallique.
Etape 9
Utilisez le bord d'un outil d'ouverture en plastique pour soulever le câble dock haut de son support sur la carte mère.
Etape 10
Peler le câble connecteur dock au large de la colle fixer à la carte mère et le côté de l'enceinte de haut-parleur.
Etape 11
Utilisez le bord d'un outil d'ouverture en plastique pour dégager le câble d'antenne cellulaire contre son support sur la carte mère.
De route l'antenne cellulaire de câble de sous les doigts métalliques attachés à la carte logique.
Étape 12 - caméra arrière
Le cas échéant, utiliser une paire de ciseaux ou un outil d'ouverture pour retirer l'anneau en plastique extérieure située sur le dessus de l'assemblée flash de la caméra arrière.
Etape 13
Retirez les quatre vis de fixation du couvercle suivants du câble à la carte logique:
Une vis Phillips 2.7 mm
Une vis Phillips 2.6 mm
Une vis Phillips 1.3 mm
Une vis Phillips 1.2 mm
Etape 14
Utilisez le bord d'un outil d'ouverture en plastique pour détacher les onglets de couverture de câbles hors de leurs fentes taillées dans le bouclier EMI sur la carte logique.
Soulevez le couvercle du câble de son bord le plus proche du haut et retirez-le de l'iPhone.
Etape 15
Utilisez le bord d'un outil d'ouverture en plastique pour détacher le connecteur de la caméra arrière en place de son support sur la carte mère.
Veillez à ne pas briser les composants hors de la zone environnante sur la carte logique que vous soulevez vers le haut.
Retirez l'appareil photo arrière de l'iPhone.
Il ya un joint en caoutchouc petite qui se trouve sous l'appareil orienté vers l'arrière. Assurez-vous qu'il est bien en place avant le remontage.
Étape 16 - Carte SIM
Utilisez un outil d'éjection de carte SIM ou un trombone pour éjecter la carte SIM et son titulaire.
Cela peut nécessiter une quantité importante de la force.
Retirez la carte SIM et son titulaire.
Étape 17 - Logic Board
Retirez les cinq câbles près du haut de la carte logique dans l'ordre suivant:
Câble / bouton de volume du casque jack
Avant face à câble de la caméra
Câble Digitizer
Afficher câble de données
button câble d'alimentation (situé sous la prise casque / câble de bouton de volume comme indiqué dans la deuxième photo.)
Pour déconnecter les câbles, utilisez le bord d'un outil d'ouverture en plastique pour soulever doucement leurs connecteurs et sur les prises de la carte logique.
Attention à ne pas casser l'un des petits et délicats composants montés en surface que vous débranchez les câbles.
Etape 18
Retirez la vis Phillips 1.5 mm sécuriser le clip de terre à la carte mère près de la prise casque.
Etape 19
Soulevez la petite terre clipser au large de la carte mère et retirez-le de l'iPhone.
Etape 20
Utilisez un petit tournevis plat pour retirer le bras de fer 4,8 mm près de la prise casque.
Etape 21
Utilisez le bord d'un outil d'ouverture en plastique pour débrancher l'antenne Wi-Fi à partir de la carte logique.
Etape 22
S'il est présent, peler le morceau de ruban adhésif noir couvrant la vis cachée près du bouton d'alimentation.
Retirez la vis Phillips 1.6 mm fixation de la carte mère près du bouton d'alimentation.
(Faites preuve de prudence lorsque vous retirez cette vis et retirer le contact de puissance détenues par elle; l'onglet contact se détachera avec la vis)
Etape 23
Retirer les vis de fixation suivants la carte logique de l'affaire:
Une vis Phillips 2,5 mm près du moteur vibrant
Une vis Phillips 2.4 mm
Un 3,6 mm impasse sur le côté de la carte mère la plus proche de l'ouverture de la batterie.
Utilisez un petit tournevis plat pour enlever la seule mm impasse 3.6.
Etape 24
Soulevez délicatement la carte logique de l'extrémité la plus proche de l'enceinte de haut-parleur et faites-le glisser à partir du bord supérieur de l'iPhone.
Retirez la carte logique.
Avant le remontage, assurez-vous de nettoyer tous les points de contact métal-métal de la carte logique (pas les moitiés d'accouplement des connecteurs) avec un dégraissant comme Windex ou d'alcool isopropylique. Les huiles sur vos doigts ont le potentiel de causer des problèmes de mise à la terre.
Etape 25
Soyez sûr de ne pas perdre le petit doigt de la terre pour la caméra en face arrière près du bouton d'alimentation. Ce doigt repose sur le dessus de la platine, vissé, et recouvert avec la bande en plastique noir adhésif.
Étape 26 - Vibrator
Caler l'outil d'ouverture en plastique entre le vibrateur et le côté de l'iPhone.
Soulever le vibreur pour le dégager de l'adhésif de fixation à l'iPhone.
Retirez le vibreur.
Étape 27 - Assemblée Enceinte de
Retirez les deux vis cruciformes 2,4 mm sur les côtés de l'ensemble de l'enceinte de haut-parleur.
Etape 28
Retirez le petit support en plastique qui a été installé sous la vis la plus proche du câble connecteur Dock.
Etape 29
Retirez l'ensemble de l'enceinte de haut-parleur de l'iPhone.
Avant de réinstaller les vis du montage de l'enceinte de haut-parleur, assurez-vous les doigts de mise à la terre Wi-Fi sont installés en dessous de la lèvre dans le boîtier métallique de l'iPhone comme on le voit dans la deuxième image.
Avant le remontage, assurez-vous de nettoyer tous les points de contact métal-métal entre les doigts à la terre de l'antenne Wi-Fi et le cas de l'iPhone avec un dégraissant comme Windex ou d'alcool isopropylique. Les huiles sur vos doigts ont le potentiel de causer des problèmes d'interférence sans fil.
Étape 30 - Assemblée d'affichage
Retirez les petits morceaux de ruban noir couvrant les pattes de fixation affichage.
Etape 31
Retirez la vis Phillips 1.5 mm fixation de l'ensemble d'affichage près du bouton d'alimentation.
Etape 32
Retirez la vis Phillips 1.5 mm près de la prise casque.
Etape 33
Retirez la vis Phillips 1,5 mm près du microphone inférieur.
Etape 34
Retirez la vis Phillips 1,5 mm près du câble connecteur Dock.
Etape 35
Desserrez les trois vis cruciformes à grosse tête sur le côté du bouton de volume de l'iPhone sur un demi-tour.
Il n'est pas nécessaire d'enlever complètement ces vis. Lors de la réinstallation de l'ensemble de l'écran, assurez-vous que les rondelles soient plus proches de la tête de vis (comme vu dans la deuxième photo).
Etape 36
Desserrez les trois vis cruciformes à grosse tête le long de l'autre côté de l'iPhone sur un demi-tour.
Etape 37
Utilisez le bord d'un outil d'ouverture en plastique pour détacher délicatement l'ensemble de l'écran autour de son périmètre.
Retirez l'ensemble d'écran de l'iPhone.
Lors de la réinstallation de l'ensemble de l'écran, assurez-vous que le numériseur et le câble de données d'affichage sont entièrement tirés à travers la coupe de la fente dans le boîtier externe. Sinon, le câble numériseur n'atteindra pas son socket sur la carte mère.
N'oubliez pas d' activer le bouton home de votre ancien écran pour le nouvel affichage (dans la plupart des cas, ce n'est pas fourni). Vérifiez également que le maillage du trou du haut-parleur est présent dans le remplacement, sinon le déplacer sur de l'ancien affichage.
Après le remontage, de protéger votre nouvel écran contre les rayures par l'installation d'un nouveau protecteur d'écran .
