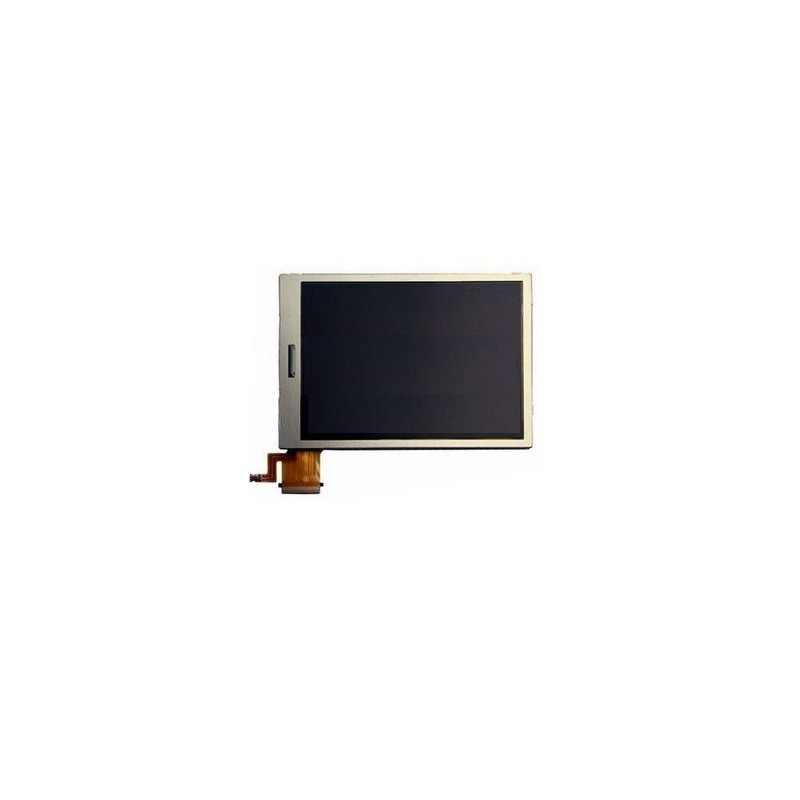

Ecran LCD inférieur du bas pour 3DS Agrandir l'image

Ecran LCD inférieur du bas pour 3DS

AR0223

Neuf

Vitre écran lcd du bas inférieur pour Nintendo 3DS

Garantie 6 mois*, plan de montage ici

Plus de détails

3 Produits

En stock, Expédition sous 24H !!

Attention : dernières pièces disponibles !

13,33 € TTC

En savoir plus

L'écran est compatible uniquement avec 3DS.

*Le produit bénéficie d'une garantie de 6 mois en choisissant la pose par nos soins.



PLAN DE MONTAGE :

Image # 1

   Étape 1 - Quatrième de couverture

  • Dévissez les quatre vis Phillips # 00 le long de la partie supérieure de la façade arrière.

  • Les vis sont maintenus en place par rondelles de blocage, et ne sortira pas de la façade arrière.

Image # 1

   Étape 2

  • Placez l'appareil dans une main et le retourner.

  • Prenez le bord supérieur de la façade arrière avec votre main opposée de sorte que le couvercle ne retombe pas en place.

  • Retournez la 3DS encore de sorte que le couvercle du dos vers le haut.

  • Tirez le capot arrière et loin du reste de l'appareil pour le retirer.

Image # 1

  Étape 3 - Batterie

  • Insérez un outil d'ouverture en plastique dans l'encoche dans le cas inférieure au-dessus de la batterie.

  • Sortez la pile avec l'outil d'ouverture en plastique.

  • Prenez le bord supérieur de la batterie et retirez-le du boîtier inférieur.

Image # 1

  Étape 4 - minuscule

  • Retirez les neuf 6.3 mm vis cruciformes noires de la minuscule.

  • Retirez les 2,4 mm Phillips argent vis au-dessus de la fente de cartouche de jeu.

Image # 1

  l'étape 5

  • Soulevez le bord inférieur de la minuscule au large de la reste de la 3DS.

  • Il ya encore deux câbles ruban reliant la carte mère à l'affaire, alors assurez-vous de ne pas tirer la minuscule tout le chemin.

  • Utilisez un outil d'ouverture en plastique pour détacher les câbles plats de bouton d'épaule de leurs prises sur la carte mère.

  • Retirer le boîtier inférieur de l'appareil.

Image # 1

  Étape 6 - Cercle Pad Joystick

  • Retirez les deux vis cruciformes 7,7 mm de fixation à l'arrière du pad de commande circulaire de la carte mère.

Image # 1

  l'étape 7

  • Utilisez le bout plat d'un spudger pour soulever l'arrière du pad circulaire de la carte mère.

  • Soulevez la manette Circle Pad enlever la carte mère et le poser sur le dos de sorte que le connecteur du câble plat est accessible.

Image # 1

 l'étape 8

  • Utilisez le bout plat d'un spudger ou votre ongle pour retourner le volet de retenue sur la prise câble ZIF de ruban de pad de commande circulaire.

  • Soyez sûr que vous êtes indiscrets sur le volet de retenue articulé, pas la prise elle-même.

  • Soulevez la manette Circle Pad enlever la carte mère.

Image # 1

 Étape 9

  • Pour diminuer le risque de le perdre pendant les réparations, vous pouvez supprimer les deux plaquettes minces sous le joystick Circle Pad.

  • Utilisez une spudger ou un tournevis pour soulever les plaquettes et les retirer de l'appareil.

Image # 1

 Étape 10 - SD Conseil

  • Retirez les deux vis cruciformes de 4.5 mm qui fixent la carte SD pour la carte mère.

Image # 1

 Étape 11

  • Utilisez le bout plat d'un spudger de levier sur la carte connecteur du câble ruban SD hors de sa prise sur la carte mère.

Image # 1

 Étape 12

  • Insérez l'extrémité plate d'un spudger entre la carte SD et la carte mère.

  • Exécutez le spudger le long des côtés de la carte SD pour libérer de la bande adhésive maintient en place.

  • Une fois complètement libéré, retirez la carte SD d'emblée la carte mère.

Image # 1

 Étape 13 - Wi-Fi conseil

  • Faites glisser l'extrémité plate d'un spudger sous l'angle de la carte Wi-Fi, et enlever de la carte mère.

  • Le câble d'antenne Wi-Fi est toujours connecté à la carte Wi-Fi, de sorte que vous ne pouvez pas supprimer complètement encore la carte Wi-Fi gratuite.

Image # 1

Étape 14

  • Soulevez la carte Wi-Fi de la carte mère et le faire tourner de sorte que la face inférieure vers le haut.

  • Utilisez le bout plat d'un spudger pour soulever le connecteur du câble d'antenne Wi-Fi hors de son support sur la carte Wi-Fi gratuite.

  • Retirez la carte Wi-Fi de l'appareil.

Image # 1

 Étape 15 - Carte mère Assemblée

  • Saisissez le câble du microphone à ruban à proximité du microphone avec une paire de pinces.

  • Tirez le microphone vers le haut de la coque supérieure.

Image # 1

Étape 16

  • Utilisez le bout plat d'un spudger ou votre ongle pour retourner le volet de retenue sur la prise câble ZIF de ruban d'assemblage de haut-parleur.

  • Soyez sûr que vous êtes indiscrets sur le volet de retenue articulé, pas la prise elle-même.

  • Débranchez le câble ruban de l'ensemble de haut-parleur avec une paire de pinces.

Image # 1

 Étape 17

  • Utilisez le bout plat d'un spudger ou votre ongle pour retourner le volet de retenue sur la prise câble ZIF de ruban de la caméra.

  • Soyez sûr que vous êtes indiscrets sur le volet de retenue articulé, pas la prise elle-même.

Image # 1

Étape 18

  • Retirer sept vis cruciformes de fixation de la carte mère à la majuscule:

    • Quatre vis en or de 2,5 mm

    • Deux de 3,5 mm Vis noires

    • Un 2,5 mm vis de l'argent

  • Soulevez le côté de la carte mère qui se trouve sur le bord inférieur de la 3DS.

Image # 1

 Étape 19

  • Continuer la levée de l'ensemble de la carte mère et le faire tourner jusqu'à ce qu'il soit à côté du reste de l'appareil.

  • Utilisez le bout plat d'un spudger ou votre ongle pour retourner le volet de retenue sur le support ZIF de la nappe de l'écran LCD.

  • Soyez sûr que vous êtes indiscrets sur le volet de retenue articulé, pas la prise elle-même.

Image # 1

Étape 20

  • Retirez l'assemblage de la carte mère du reste de l'appareil.

Image # 1

Étape 21 - affichage inférieure Assemblée

  • Placez l'assemblage de la carte mère vers le bas de sorte que l'affichage à cristaux liquides est inférieure côte-à-côte avec la carte mère.

  • Utilisez la pointe d'un spudger ou vos doigts pour décoller la bande blanche qui recouvre le connecteur du câble plat à écran tactile.

Image # 1

 Étape 22

  • Utilisez le bout plat d'un spudger ou votre ongle pour retourner le volet de retenue sur la prise câble ZIF de ruban de l'écran tactile.

  • Soyez sûr que vous êtes indiscrets sur le volet de retenue articulé, pas la prise elle-même.

Image # 1

 Étape 23

  • Utilisez le bout plat d'un spudger ou votre ongle pour retourner le volet de retenue sur le support ZIF inférieure LCD ruban d'alimentation du câble.

  • Soyez sûr que vous êtes indiscrets sur le volet de retenue articulé, pas la prise elle-même.

  • Tirez le câble ruban du connecteur avec une paire de pinces.

  • Saisissez le câble ruban au plus près du connecteur que possible avec la pince à épiler pour éviter de le déchirer.

Image # 1

 Étape 24

  • Utilisez le bout plat d'un spudger ou votre ongle pour retourner le volet de retenue sur le support ZIF inférieure LCD ruban de données par câble.

  • Soyez sûr que vous êtes indiscrets sur le volet de retenue articulé, pas la prise elle-même.

Image # 1

Étape 25

  • Saisissez l'assemblage de l'écran inférieur et tirer directement à partir de la carte mère.

Image # 1

 Étape 26 - écran tactile

  • À partir de l'angle inférieur droit, insérer l'extrémité plate d'un spudger entre l'écran tactile et écran LCD et soulevez délicatement l'écran tactile de l'écran LCD.

  • Ne pas faire fonctionner le spudger sur le côté de l'ensemble d'affichage pour desserrer l'écran tactile. Les deux composants de l'ensemble d'affichage sont maintenus ensemble par une assez faible du ruban adhésif, et l'exécution de l'spudger entre les deux pourrait s'emmêler ou endommager la bande.

  • Insérez le spudger dans le coin en haut à droite entre les deux pièces et soulevez l'écran tactile de l'écran LCD.

Image # 1

 Étape 27

  • Répétez la procédure ci-dessus pour les deux autres coins pour soulever l'écran tactile de l'écran LCD.

Image # 1

 Étape 28

  • Soulevez délicatement l'écran tactile à séparer complètement de l'écran à cristaux liquides.

Image # 1

Étape 29 - Basse-LCD

  • L'écran à cristaux liquides reste.

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
