Vitre complète pour Iphone 3G noir, prémontée sur chassis Agrandir l'image

Vitre complète pour Iphone 3G noir, prémontée sur chassis

AR0209-3gn

Neuf

Vitre complète pour Iphone 3G noir, prémontée sur chassis.

Manuel d'installation disponible ici

Plus de détails

1 Article

En stock, Expédition sous 24H !!

Attention : dernières pièces disponibles !

25,00 € TTC

En savoir plus

Description :

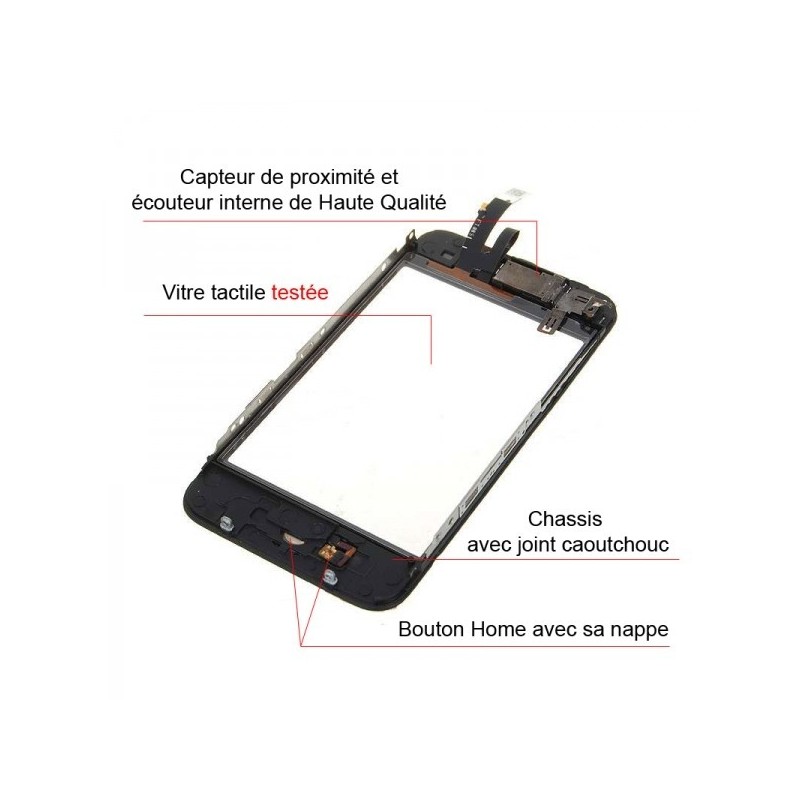

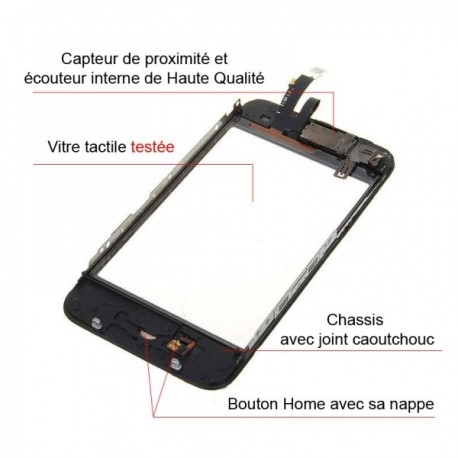

Vitre complète pour Iphone 3G noir, prémontée sur chassis pour réparation iphone 3G (grille HP inclue)

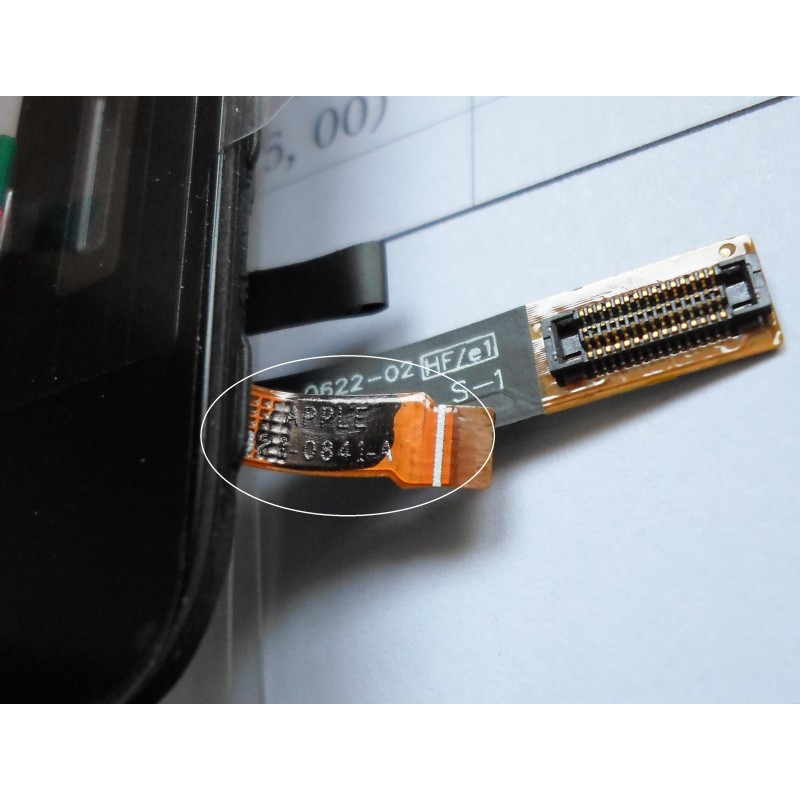

Qualité d'origine

Bénéficiez d'une garantie de 6 mois en choisissant de réaliser la pose par PASSGAME.

Mode d'emploi :



first image Etape 01

Enlever les deux vis Phillips #00 (avec un tournevis adapté) qui ce situent au niveau de la prise dock de votre iPhone.

first image Etape 02

A l'aide d'une ventouse, que vous collez sur la vitre tactile au plus proche du bouton central. Séparez délicatement  la partie écran de la partie coque.

first image Etape 03

La partie écran est connectée à la partie coque par trois nappe, attention de ne pas tirer dessus nous alllons voir comment les déconnecter dans l'étape 04.
Faites pivoter sur un angle de 45 degrès vers le haut (en posant la coque à plat) la partie écran afin de passer à l' étape 04.

first image Etape 04

Maintenez le tout par la partie haute. Utilisez un prytool afin de déconnecter délicatement, la nappe numéro 1 comme indiqué sur la photo.

first image Etape 05

Vous pouvez dorénavent, faire pivoter la partie sur un angle de 90 degrés (voir la photo), ce qui va vous permettre de déconnecter à l'aide toujours du prytool la nappe numéro 2 (si elle n'est pas indiqué par un numéro aidez vous de la photo, pour la localiser).

first image Etape 06

Passons au connecteur le moins évident des trois, surtout ne tirez pas dessus. Le connecteur de cette nappe est composé de deux partie bien distincte (souvent de deux couleurs différentes), la première est celle ou vous insérez la nappe, la deuxième sert de levier pour maintenir ou lacher la nappe. Pour déconnecter la dernière nappe aidez vous de la partie pointe de votre prytool, que vous allez glisser délicatement sous la partie qui sert de levier, afin de le ramener délicatement en position haute, pour libérer la nappe. L'écran est maintenant separé.

first imageEtape 7

Retourner l'ecran et retirer la vis  Phillips #00 située à l'angle.

first image

Etape 8

Retirer les deux vis Phillips #00  du cotés droit de l' écran

first imageEtape 9

  • Enlevez délicatement le ruban adhesif noir situé sur le coté gauche  de l'ensemble chassis-écran.

  • Nous vous conseillons de conserver le ruban adhésif sur une surface appropriée afin qu'il ne s'enroule pas sur lui même.

first imageEtape 10

Retirer les trois vis Phillips #00 du cotés gauche de l'ensemble chassis-écran.

first image

Etape 11

Insérer avec précaution un spudger en métal entre les deux rails métalliques le long du bord de l'ensemble chassis-écran.                   Faites doucement levier avec le spudger afin séparer l'écran LCD de la vitre tactile

first image

Etape 12

Effectuez la même opération, sur le cotés opposé.

first imageEtape 13

Séparez l'écran LCD de la vitre tactile en faisant glisser l'écran LCD du coté opposé aux nappes & connecteurs.

first image

Etape 14

Voila ce qui vous reste aprés avoir séparé l'ecran LCD.
